發布時間：2018-08-28 來源：元祿光電
紫外激光切割機是微細精密激光加工領域中最常用的設備，主要用于精密激光切割、調阻、刻蝕、劃線、鉆孔等應用，常用于3C電子、醫療、光伏、汽車、航空航天等眾多領域。常見的切割應用材料有PCB、FPC、IC、PI膜、PET膜、超薄金屬、玻璃、硅片、陶瓷等材料。而衡量一種材料是否可以采用紫外激光切割機加工，是否能夠滿足加工需求的主要因素在于紫外激光切割機的技術參數，那么你知道這些參數所代表的含義嗎？元祿光電為大家帶來解讀，幫助大家了解紫外激光切割設備。

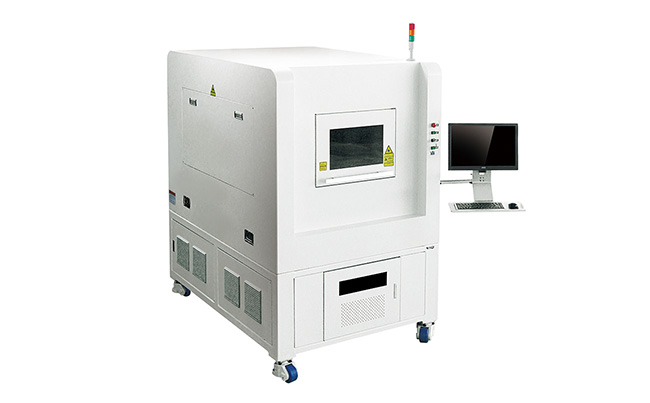

紫外激光切割機
紫外激光切割機的技術參數表
激光器 | UV激光器 |
激光波長 | 355nm |
額定功率 | 10-20W |
直線電機工作臺定位精度 | ±2μm |
直線電機工作臺重復精度 | ±1μm |
加工范圍 | 400*300mm（可定制） |
CCD自動定位精度 | ±3μm |
單次加工幅面 | 40*40mm |
振鏡重復精度 | ±1μm |
切割尺寸精度 | ＜30μm |
切割位置精度 | ＜50μm |
加工邊緣 | ＜20μm |
可處理文件格式 | 標準Gerber文件，DXF文件，PLT文件等 |
需要注明的是，紫外激光切割機加工方式是通過振鏡掃描，XY工作臺帶動材料運動的模式，通過高速振鏡的掃描剝離形成切割。

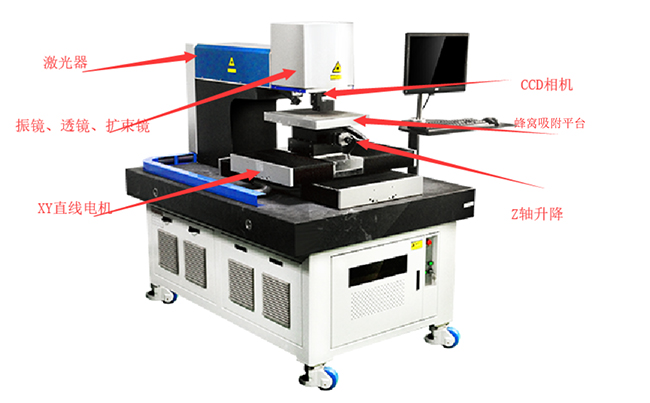

紫外激光切割機表面結構
激光器：UV激光器指的是紫外激光器，UV是紫外激光的英文名稱，如紅外激光器一般稱為IR激光器表達的含義一樣。
激光波長：355nm波長是紫外激光的波段范圍，根據不同的加工需求也有配置303、320、375、400nm等波長，是決定材料是否能夠被此波段激光有效加工的重要指標。
額定功率：10-20W，通常在這個功率范圍內的應用主要是針對切割以及鉆孔的應用，理論上來講，同一種厚度的材料，激光器的功率越高，加工的效率也越高。但是對于某些應用來說，激光器的功率越高，反而不能達到效果，如熱敏感材料油墨刻蝕應用，材料低功率的紫外激光器光束質量更好，能夠滿足加工需求，而高功率就不行。當然，小于10W以下的低功率激光器同樣也可以實現切割，不過相對的效率較低。
直線電機工作臺定位精度、重復進度、CCD自動定位精度：通常紫外激光切割機為了保證精度采用的是直線電機，當然也有部分客戶對于精度的要求不高，采用的有伺服電機，價格上有較大的差異。CCD相機除了定位功能，還有實時查看的功能，也是加工精度的重要保障。同樣如果客戶的加工精度要求低，這些都是可以根據需求更換。
加工范圍:值得是材料的大小尺寸，工作臺的加工范圍，每個廠家都有自己標準的尺寸，同樣也可以根據客戶產品的實際需求去更改加工尺寸。
單次加工幅面:許多客戶不明白單次加工幅面與加工范圍的區別，這是因為紫外激光切割機采用的是振鏡來回掃描剝離的方式加工，單次加工幅面是指的是振鏡的有效掃描范圍。振鏡的掃描范圍越小，聚焦的光斑越小，熱影響越小。用于紫外激光切割機所采用的掃描范圍通常是40*40mm/60*60mm等，當然對于加工精度要求不高的客戶可選擇110*110mm的范圍，同樣加工精度要求更高的可以采用15*15mm的掃描透鏡。
加工尺寸精度、加工位置精度、加工邊緣：這些指數是衡量紫外激光切割機加工的精度要素，客戶可以根據自身的需求，看是否滿足這個條件，從而決定是采用紫外納秒切割設備還是紫外皮秒設備加工，是衡量熱影響、加工精度、加工質量的重要指標。
可處理文件格式： 相信大家對這方面都比較熟悉，指的是紫外激光切割機可兼容的處理文件格式。
紫外激光切割機是高精度的科技產品，應用的廣泛，技術參數是衡量產品的精度、質量、效率的重要指標，也是紫外激光切割設備價格的重要參考依據。元祿光電借此幫助廣大客戶來了解紫外激光設備，走近紫外激光切割機。
